机用雷达天线罩的性能特点和材料选择

发布日期：2024-02-01 14:11:31 点击：

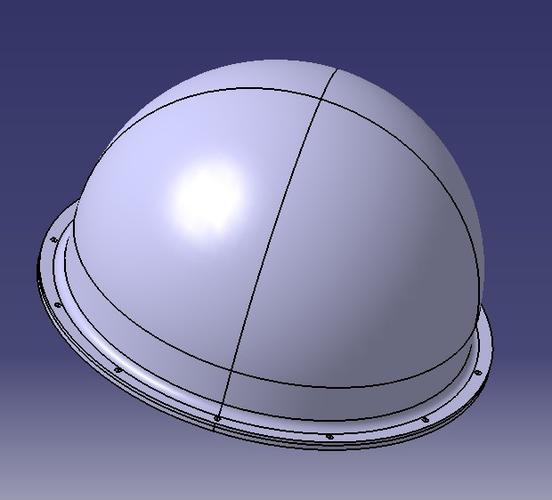

机用雷达罩是一种罩在中国雷达天线外的壳型结构，是飞机的重要组成部件，一般企业位于我国飞机的头部信息或是通过背部。如战斗机的锥形以及雷达罩、预警机背驼的转盘式雷达罩、运输机的半球形雷达罩和民机机头的“鼻”形雷达罩。

如果把雷达当作飞机的眼睛，那么雷达罩就是保护飞机“眼睛”的安全护目镜。天线罩的主要功能是在不影响雷达探测性能的情况下，保护雷达系统免受任何形式的损伤和破坏。同时作为飞机外形的一部分，也起着维持飞机空气动力外形的作用。天线罩主要包括复合材料、防雷系统、防静电系统和雨水侵蚀系统等。


天线罩的材料选择基于高强度、高模量、良好的耐候性和良好的介电性能，其中最重要的是介电性能，包括介电常数（ε）和损耗角正切（tanδ）。tanδ越大，电磁波能量在穿透天线罩过程中转化为热量时损失的能量越多。ε is越大，电磁波在空气与天线罩壁界面上的反射越大，导致镜面波瓣电平增加，传输效率下降。因此，要求天线罩罩材料的损耗角正切尽可能低为零，ε尽可能低，以达到“最大透射”和“最小反射”的目的。

目前，天线罩的材料主要由环氧和玻璃纤维、玻璃纤维、石英纤维等增强材料和改性双马来酰亚胺树脂制成。介电性能较好的丙烯酸酯类树脂如 DAIP 树脂、氰酸酯树脂也已投入使用。
